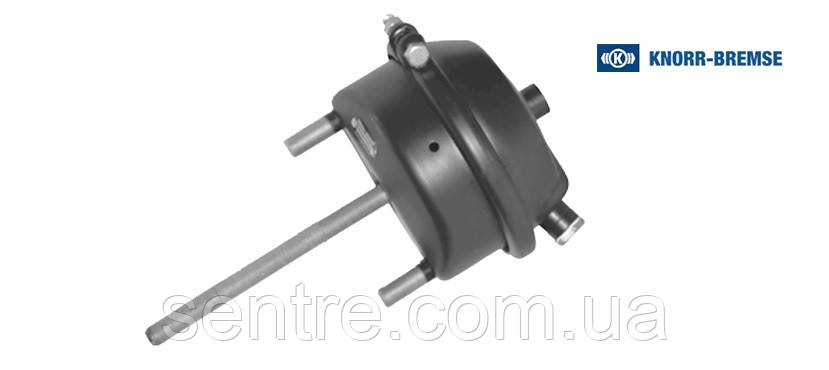

Гальмівна камера Тип 24 BX3534 / II33441A Knorr-Bremse

Гальмівна камера Тип 24 BX3534 / II33441A (вилка і гайки - не входять в комплект!)

Код виробника: BX3534

Виробник: Knorr-Bremse

Технічні характеристики:

• Розмір різьби монтажних шпильок M16x1,5
• Розмір каналу(ів) M16x1,5
• Довжина штока штовхача (від центру скоби кріплення) [мм] 190 mm
• Версія штока штовхача M16x1,5
• Довжина різьбової частини штока штовхача [мм] 180 mm
• Шток [мм] 75 mm
• Тип (розмір діафрагми) 24
• Відстань між монтажними шпильками (мм) 120,7
• Ущільнення штока: Ущільнювальна прокладка

Ця серія гальмівних камер використовується на осях, оснащених барабанними гальмами. Одиночна циліндрична діафрагма забезпечує роботу гальм.

Установка

Для надійної і безпечної установки гальмівних камер, будь ласка, зверніть увагу на наступні моменти:

• Використовуйте відповідний монтажний кронштейн з відповідною стабільністю (товщина матеріалу)

• Вимірювання отвори згідно DIN

• Чистий установочна поверхня, тільки загрунтованная (максимальна товщина 0,1 мм), нефарбована

• Прямий контакт всій поверхні настановної поверхні гальмівної камери повинен бути зроблений з допомогою інсталяційного кронштейна. Ніякі розпірні кільця, сполучні плати або інші елементи не застосовувати.

• Перевірте довжину штока камери, її, можливо, потрібно вкоротити.

• Кут між штоком і механізмом регулювання зазорів між штоком і монтажним кронштейном повинен скласти приблизно 90 градусів, коли шток в його середньому положенні ходу.

• Під час установки регулятора зазорів (трещотки) повинен бути повернутий до хомути штока, щоб вставити кріпильний шарнірний палець. Ні в якому разі шток не повинен бути висунутий з приводу повністю, щоб не стикатися з регулятором зазорів.

• Максимальний кут нахилу штока у всіх напрямках = 3°

• Для того щоб закріпити камеру, використовуйте тільки самокотрящиеся гайки без С-образних шайб будь-якого виду.

• Повинні дотримуватися загальні вимоги машинобудування щодо крутного моменту.

• Крутний момент затягування 180 +30 Нм для M16 x 1,5 різьби

• Крутний момент затягування 75 +15 Нм для M12 x 1,75 різьби

• За додатковою інформацією, будь ласка, зв'яжіться з Knorr-Bremse, або виробником осей або причепів.
