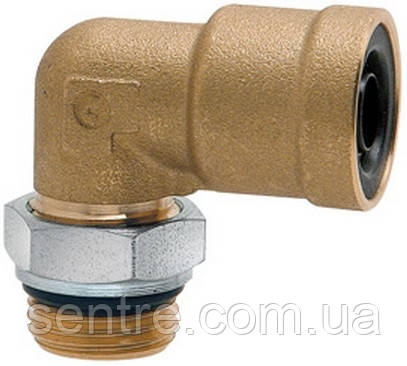

Кутовий фітинг M22x1.5 під трубку 12 Camozzi 9502 12М22х1,5

Кутовий фітинг під різьблення M22x1.5 для швидкого з'єднання з трубкою 12 мм.

Виробник: Camozzi (Італія)

Фітинги Camozzi Серії 9000 C-Truck

Спеціально розроблені для комутації поліамідних трубопроводів в пневматичних гальмівних системах комерційного транспорту. Конструкція фітингів відповідає всім вимогам, що пред'являються до сполук, що застосовуються в гальмівних системах, забезпечує високонадійне герметичне з'єднання з трубкою, бездоганну ремонтопридатність, дозволяючи проводити заміну трубки без розбирання і зняття фітинга за допомогою спеціального ключа.

Корпус фітинга виготовлений з латуні володіє високою стійкістю до корозії. Захисний ковпачок, виготовлений із спеціальної гуми, стійкої до масла і бензину, забезпечує захист цанги фітинга від вологи та бруду. Фітинги розраховані для роботи в діапазоні температур від -50° до +100°C і робочому тиску до 16 бар (залежно від характеристик трубопроводу). Максимальний робочий тиск становить 32 бару. Фітинги відповідають вимогам наступних стандартів:

DIN 74324:1996, DIN EN ISO 9227:2006, DIN EN 60068-2-6:1996, ГОСТ 4364-81 (розд. 2) і ГОСТ Р 51190-98 (розд. 5), що підтверджено сертифікатом відповідності TUV і РОСС.

ОСНОВНІ ХАРАКТЕРИСТИКИ

Матеріали корпус і цанга: латунь;

контргайка: латунь / оцинкована сталь;

гільза: латунь / технополімер

ущільнення: NBR

Різьба метрична

Робочий тиск 0 ... 16 бар (залежно від характеристик трубопроводу)

Максимальний тиск у відповідності з допустимим для поліамідного трубопроводу

Трубка поліамід (D/d) 4/2, 6/4, 8/6, 10/8, 12/9, 15/12, 16/12, 18/14

Робоча середа стиснене повітря

Температура експлуатації -50° ... +100°C (див. характеристики трубок)

Для забезпечення герметичності з'єднання фітингу з агрегатом необхідно, щоб заходная фаска в різьбовому гнізді агрегату була виконана по ISO 965 або ГОСТ 10549-80 (ред. 1992 р).

Фітинги, не потребують кутової орієнтації, закручуються в агрегат з зазначеним моментом затяжки. При цьому відбувається деформація кільця і герметизація з'єднання.

При монтажі фітингів, вимагають орієнтації (кутові, трійники), слід дотримувати наступні вимоги:

- послабити контргайку;

- закрутити фітинг в агрегат до торкання ущільнювального кільця торцевій частині агрегату;

- забезпечити необхідну кутову орієнтацію фітинга поворотом корпусу, в межах 360°;

- утримуючи корпус, затягнути контргайку з зазначеним моментом затяжки.

Для демонтажу трубки необхідно натиснути на захисну манжету фітинга, використовуючи спеціальний ключ Мод. DRK, при цьому зусилля передається на торець цанги. Цанга, рухаючись, виходить із зачеплення з трубкою. Утримуючи ключ в натиснутому положенні, витягти трубку з фітинга. Слід зазначити, що з'єднання, яке перебуває під тиском, є нерозбірним.
